离子污染度测试仪CTM-100
离子污染度测试是使用溶剂把产品表面的污染物萃取到溶液中，依据离子在溶剂中分解成正离子或负离子，从而使溶剂的导电性能提高，在溶剂量确定的情况下，溶剂中的离子含量的多少和溶剂的导电性有直接的关系，量化这种关系，也就量化了离子污染度。IPC-TM-650中定义这种测试方法为ROSE。
机器特点：
1、使用高精度交流测量系统，无溶剂极化现象，保证测试的准确性。
2、多液位设置，系统根据PCB尺寸自动调整液位，并能保证同种产品任何时候的测试的溶剂量的一致性。
3、自动校准功能，无需进行复杂的计算，一步到位。
4、静态测试/动态测试可随意选择。

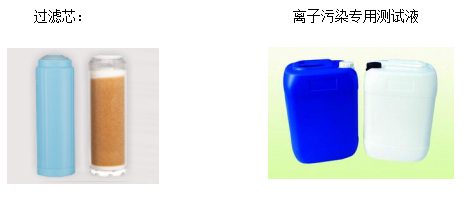

5、特制再生装置，再生速度快，使用寿命长。
6、测试槽尺寸：480mm(L)*400mm(H)*45mm(W)，满足绝大多数测试需求，特殊要求可定制。
7、配置加热系统，最高测试温度45℃。
8、全密闭测试环境，减少空气中CO2对测试结果的影响。
9、浸入式喷淋清洗，保证离子污染物的完全萃取。
10、操作软件简单，直观；测试过程全自动。
11、完全兼容各国际标准MIL-P-28809，MIL-STD-2000A，DEF-STD-10/03等。
控制软件：

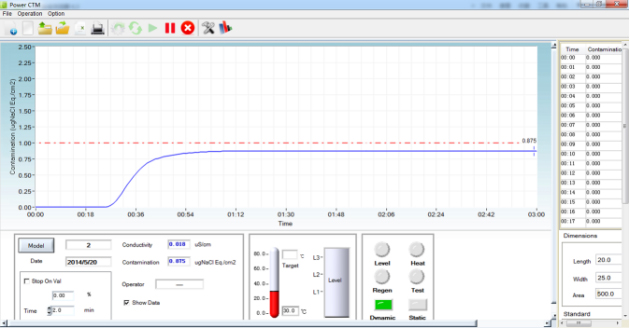

CenterLab CTM系列是由POWER CTM软件控制，软件专为离子污染度测试而设计，集测试校准、报表输出、数据分析于一体，使用图像化界面，操作简单。
1、基于Windows 平台设计，功能强大；
2、中英文操作界面；
3、USB通讯接口；
4、可输出报表为Excel和PDF格式；
5、多层密码保护；
6、长度公制、英制双制式，可在测试前设置，亦可在测试完成后转换；
7、参数设置简单；
8、图表显示、数据浏览、设备状态同一界面显示。
机器规格：
|
型号 |
CTM-100 |
CTM-500D |
CTM-500S |
CTM-500DS |
|
测试方法 |
静态 |
动态 |
静态 |
动静态一体（Dynamic/Static） |
|
可测产品尺寸（mm） |
350*280*50 |
480*400*45 |
480*400*45 |
480*400*45 |
|
化学溶剂 |
50% or 75% IPA/DI水 |
50% or 75% IPA/DI水 |
50 or 75% IPA/DI水 |
50 or 75% IPA/DI水 |
|
溶剂容量（L） |
10 |
15 |
15 |
15 |
|
测试范围 |
0.01-20.00ugEq NaCL/cm2 |
0.01-20.00μgEq NaCL/cm2 |
0.01-20.00μgEq NaCL/cm2 |
0.01-20.00μgEq NaCL/cm2 |
|
测试精度 |
0.001us/cm--0.003μgnacl/cm2 |
0.001us/cm--0.003μgnacl/cm2 |
0.001us/cm--0.003μgnacl/cm2 |
|
|
外形尺寸（mm）（L*W*H） |
500*320*550 |
890*1050*430 |
890*1050*430 |
890*1050*430 |
|
测试温度 |
无 |
45℃ |
45℃ |
45℃ |
|
储液槽（分液） |
无 |
有 |
有 |
有 |
|
设备重量 |
42KG |
82KG |
78KG |
85KG |
|
树脂更换 |
可更换 |
可更换 |
可更换 |
可更换 |
|
电源 |
220V AC,50Hz,4A |
220V AC,50Hz,4A |
220V AC,50Hz,4A |
220V AC,50Hz,4A |
